晉城污水處理廠配電系統中電能管理系統的設計與應用
基本信息：
項目名稱：晉城污水處理廠配電系統中電能管理系統的設計與應用
項目地點：昆明
實施時間：2012年5月
項目地點：昆明
實施時間：2012年5月
項目簡介：
安科瑞電氣股份有限公司于2008年11月承接了晉城污水處理廠配電系統中電能管理系統項目。整個系統采用Acrel-3000型電能管理系統，完成了對高壓配電室、低壓配電室1#、低壓配電室2#各回路的電能監測和管理。

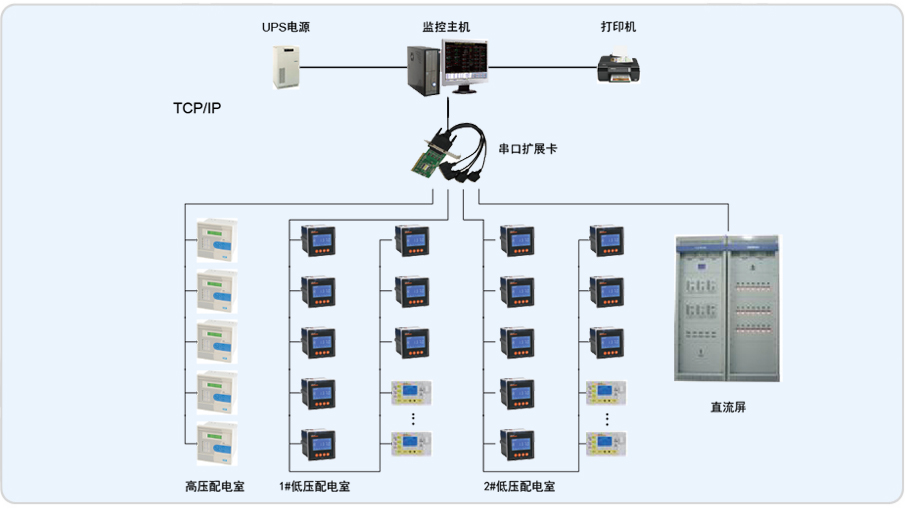

整個系統采用分布式結構，高壓配電室、低壓配電室1#、低壓配電室2#內現場設備均采用RS485總線直接接入監控主機擴展卡的串口。對于每個回路采用ACR多功能儀表，共126個回路；站控層應用國內知名的聯想商用計算機作為監控主機，同時設有用于報表打印輸出的打印機；防止異常斷電而引發的數據丟失的UPS設備。監控軟件平臺采用單機版Acrel-3000型電能管理系統。Acrel-3000型電能管理系統預留了擴展接口，可方便進行擴展。
系統實現的功能：
1.實時監測高壓回路的運行狀態，重要的電參量；
2.顯示微機保護裝置上電、裝置掉電、裝置復位、信號復歸、遙控操作、就地操作、修改保護定值、裝置自檢錯誤、裝置超溫等信號，信號跳變時伴隨聲光報警；
3.實時顯示低壓進線回路，電容補償、出線回路的合分閘情況；
4.實時刷新負載、電流、電壓、功率等的實時值；
5.設置用戶權限。
