六二三所201-202電能管理系統
基本信息：
項目名稱：六二三所201-202電能管理系統
項目地點：上海
實施時間：2015年
項目地點：上海
實施時間：2015年
項目簡介：
中國飛機強度研究所隸屬于中國航空工業集團有限公司，編號623所，是中國航空工業飛機強度研究中心與地面強度驗證試驗基地。623所的主要工作方向是：負責飛機結構強度技術領域的預先研究，為新機研制和改型提供結構強度關鍵技術；負責承擔全尺寸飛機結構地面強度驗證試驗，代表國家對新研與改型飛機在首飛前給出權威性強度結論，并為飛機結構定壽、延壽與可靠性評定提供權威性試驗數據。

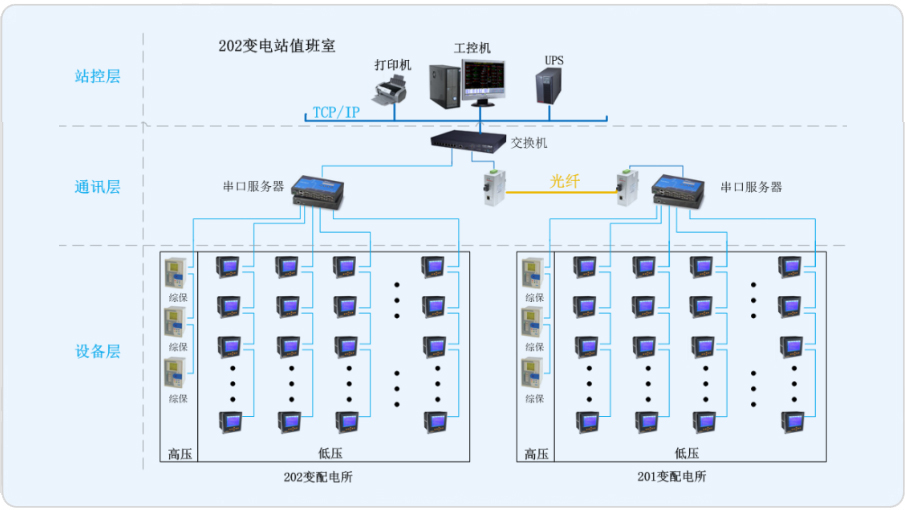

本項目為中國飛機強度研究所（623所）201號全機靜力/疲勞試驗廠房及202號動力中心設計的電能管理系統。系統接入201號全機靜力/疲勞試驗廠房變配電所綜合保護裝置，62塊多功能儀表，2塊變壓器溫控儀，總線通過光纖上傳數據至202變電室值班室主機；10KV變電室10塊綜合保護裝置，202號動力中心變配電所，46塊多功能儀表，2塊變壓器溫控儀，空壓機配電所3塊綜合保護裝置，總線直接接入本變電所內串口服務器，從而在監控主機上實現總線上儀表與監控主機的數據連通。安科瑞電氣股份有限公司為其配置一套Acrel-3000電能管理系統，實時監測變電所內各個回路的電流、電壓、功率、開關狀態等電參量，由此達到變電所少人值守或無人值守的智能化管理。
系統實現的功能：
1. 電壓、電流、功率、功率因數及頻率等監測信息實時刷新，并以一次圖形式直觀動態顯示。各回路子畫面上顯示該回路各電參量、回路名稱等信息；
2. 對各回路的電流繪制趨勢曲線，便于分析該回路配電運行工況；
3. 對各回路的電能集抄功能，并可生成時間段內符合客戶管理需求的用電報表；
4. 對各回路儀表進行實時通訊狀態顯示；
5. 綜保狀態量實時顯示，制作高壓光字標牌；
6. 多用戶權限管理，便于分級操作。
